Fraisage   Perçage   Contournage   Rabotage

  • Système magnétique électro-permanent avec construction monobloc extrêmement robuste
  • Espace entre les pôles rempli de résine époxy
  • Idéal pour le fraisage de grandes pièces et de plaques
  • Tous les pôles carrés sont équipés de trous filetés M8
  • Connexion d'alimentation via connecteur rapide étanche
  • Unité de commande et télécommande à commander séparément (voir 50.01.BUR.230/400 et 50.10.T10)

Inclus dans la fourniture :
- Câble de 3, 6 ou 10 mètres (longueur au choix) sur le côté court
- Butées de fin de course côté long et côté court
- Brides de serrage

Pas polaire : 50 x 50 mm

Force par pôle : 400 daN

Usure admissible de la plaque supérieure : 4 mm

Tension : 340 VDC

Hauteur du champ magnétique : 10 mm

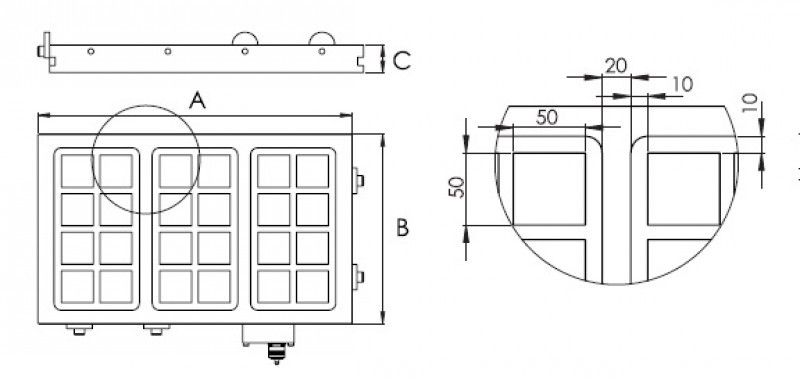

Technical Drawing - Electro-Permanent Magnetic Chuck type TURBOMILL 50SQ1
LIBELLÉ Poids Kg A B C D: Nb de pôles
10.33.50.SQ3.320320 30,0 320 320 43 16
10.33.50.SQ3.490295 44,0 490 295 43 24
10.33.50.SQ3.490420 63,0 490 420 43 36
10.33.50.SQ3.490475 71,0 490 475 43 42
10.33.50.SQ3.490575 86,0 490 575 43 48
10.33.50.SQ3.640295 58,0 640 295 43 32
10.33.50.SQ3.640420 83,0 640 420 43 48
10.33.50.SQ3.640475 93,0 640 475 43 56
10.33.50.SQ3.640575 113,0 640 575 43 64
10.33.50.SQ3.795295 71,0 795 295 43 40
10.33.50.SQ3.795420 102,0 795 420 43 60
10.33.50.SQ3.795475 116,0 795 475 43 70
10.33.50.SQ3.795575 140,0 795 575 43 80
10.33.50.SQ3.950295 95,0 950 295 43 48
10.33.50.SQ3.950420 122,0 950 420 43 72
10.33.50.SQ3.950475 137,0 950 475 43 84
10.33.50.SQ3.950575 168,0 950 575 43 96
