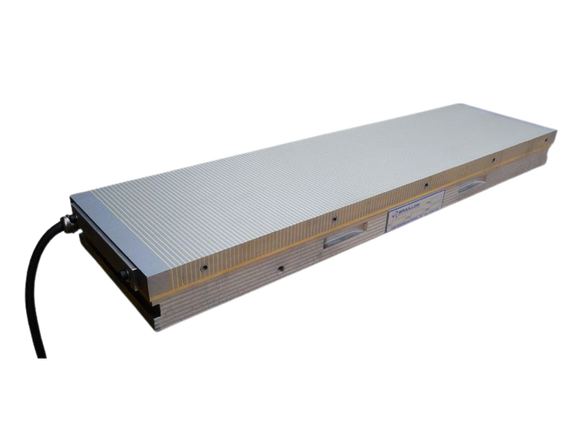

  • Système électromagnétique multi-bobines
  • Pas polaire fin et parallèle sur toute la largeur du plateau
  • Champ magnétique uniforme et puissant sur toute la surface
  • Unité de contrôle et télécommande correspondantes à commander séparément (voir 50.04.BUE.230 / 50.05.T.BUET.400 et 50.10.T10)

Inclus à la livraison :
- Câble de 3, 6 ou 10 mètres (longueur à sélectionner) sur le côté court
- Butées côté long et côté court
- Brides de fixation

Pas polaire : 5 mm (1 mm laiton, 4 mm acier)

Force nominale : 120 N/cm2

Usure admissible de la plaque supérieure : 8 mm

Tension : 110 VDC

Hauteur du champ magnétique : 5 mm

Technical Drawing - Electromagnetic Chuck type EMU
LIBELLÉ Poids Kg A B C D: Puissance
10.24.300150 25,0 300 150 80 42
10.24.450150 35,0 450 150 80 59
10.24.500200 60,0 500 200 80 83
10.24.600200 75,0 600 200 80 89
10.24.600250 97,0 600 250 80 109
10.24.700250 120,0 700 250 80 116
10.24.1000250 165,0 1000 250 80 175
10.24.500300 84,0 500 300 80 110
10.24.600300 115,0 600 300 80 128
10.24.700300 147,0 700 300 80 147
10.24.900300 160,0 900 300 80 185
10.24.1000300 170,0 1000 300 80 209
10.24.1200300 202,0 1200 300 80 240
10.24.1500300 252,0 1500 300 80 315
10.24.600400 134,0 600 400 80 166
10.24.800400 180,0 800 400 80 210
10.24.1000400 225,0 1000 400 80 255
10.24.1200400 270,0 1200 400 80 330
10.24.800500 225,0 800 500 80 255
10.24.1000500 280,0 1000 500 80 350
10.24.1500500 420,0 1500 500 80 460
