Rectification

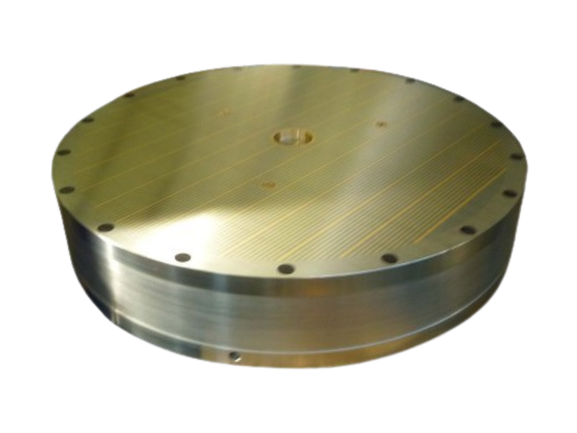

  • Plateau magnétique circulaire électromagnétique à pôles parallèles
  • Adapté aux pièces en forme d’anneau (y compris anneaux fins)
  • Adapté à l’usinage simultané de plusieurs pièces
  • Épaisseur minimale de la pièce : 4 mm
  • Unité de commande et télécommande à commander séparément (voir 50.04.BUE.230 / 50.05.BUET.400 et 50.10.T10)

Inclus dans la fourniture :
- Connexion électrique à l’arrière du plateau
- Collecteur à bagues intégré au plateau ou fourni séparément (à monter sur la broche de la machine)

Pas polaire parallèle : 5 mm (laiton - acier)

Force normale : 110 N/cm2

Usure admissible de la plaque supérieure : 8 mm

Tension : 110 VDC

Hauteur du champ magnétique : 5 mm

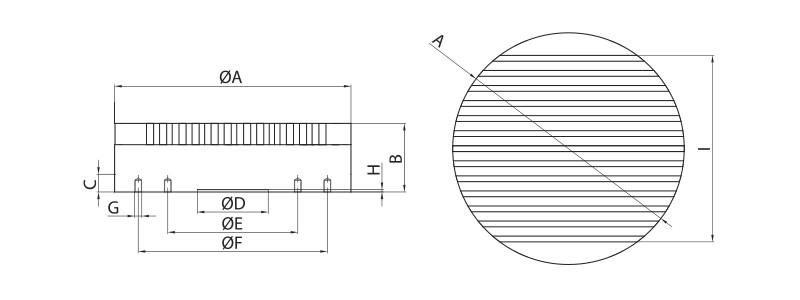

Technical Drawing - Electromagnetic Circular Chuck type ERP
LIBELLÉ Poids Kg A B C D E F G H I J
11.12.5.150.110 10,5 150 90 14 - - - 3xM10 4 - 54W
11.12.5.200.110 20,0 200 96 14 - - - 4xM10 4 - 85W
11.12.5.300.110 49,5 300 106 16 - - - 4xM12 4 - 144W
11.12.5.400.110 88,0 400 106 16 - - - 6xM12 5 - 195W
11.12.5.500.110 150,5 500 116 16 - - - 6xM12 5 - 282W
11.12.5.600.110 216,0 600 116 18 - - - 6xM12 5 - 391W
11.12.5.700.110 295,0 700 116 18 - - - 6xM12 5 - 512W
11.12.5.800.110 385,0 800 116 18 - - - 6xM16 5 - 648W
11.12.5.1000.110 673,0 1000 130 18 - - - 8xM16 5 - 990W
