Rectification   Tournage

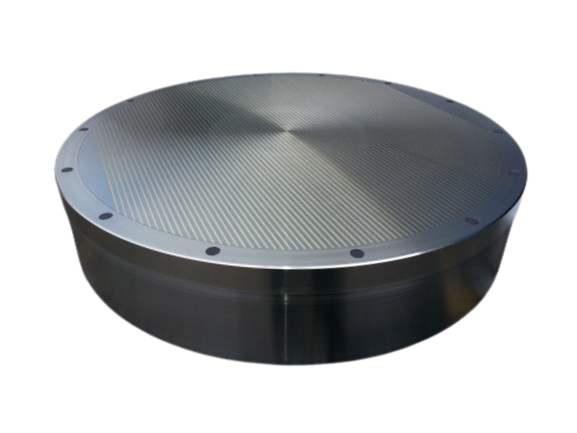

  • Mandrin électropermanent circulaire à pôles parallèles
  • Adapté aux pièces annulaires (y compris les bagues fines)
  • Adapté à l’usinage simultané de plusieurs pièces
  • Épaisseur minimale de la pièce : 4 mm
  • Unité de commande et télécommande à commander séparément (voir 50.03.BUP.400 / 50.03.BUP.230 et 50.10.T10)

Inclus dans la fourniture :
- Connexion électrique à l’arrière du mandrin
- Ensemble bague collectrice intégré au mandrin ou fourni séparément (à monter sur la broche de la machine)

Pas des pôles parallèles : 5 mm (laiton - acier)

Force nominale : 100 N/cm2

Usure admissible de la plaque supérieure : 8 mm

Tension : 340 VDC

Hauteur du champ magnétique : 5 mm

Technical Drawing - Electro-Permanent Circular Magnetic Chuck type EPERU
LIBELLÉ Poids Kg A B C D E F G H I
11.17.5.150.340 10,5 150 90 14 - - 120 3xM10 4 -
11.17.5.200.340 20,0 200 96 14 - - 140 4xM10 4 -
11.17.5.300.340 49,5 300 106 16 - - 190 4xM12 4 -
11.17.5.400.340 88,0 400 106 16 - - 250 6xM12 5 -
11.17.5.500.340 150,5 500 116 16 - - 320 6xM12 5 -
11.17.5.600.340 216,0 600 116 20 - - 390 6xM12 5 -
11.17.5.700.340 295,0 700 116 20 - - 450 6xM12 5 -
11.17.5.800.340 385,0 800 116 20 - - 500 6xM12 5 -
11.17.5.1000.340 673,0 1000 130 20 - - 600 8xM12 5 -
