Rectification   Tournage

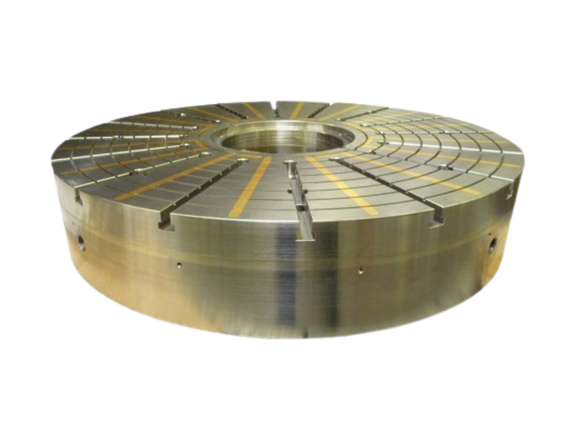

  • Plateau magnétique électro-permanent circulaire à pôles radiaux avec force de serrage renforcée
  • Espace entre les pôles rempli de laiton
  • Pour pièces en forme d’anneau
  • Convient aux opérations de rectification et de tournage
  • Unité de contrôle et télécommande à commander séparément (voir 50.03.BUP.400 / 50.03.BUP.230 et 50.10.T10)

Inclus dans la fourniture :

  • Connexion électrique à l’arrière du plateau
  • Collecteur à bagues intégré au plateau ou fourni séparément (à monter sur la broche de la machine)

Force nominale : 140 N/cm2

Usure admissible de la plaque supérieure : 8 mm

Tension : 340 VDC

Technical Drawing - Electro-Permanent Circular Magnetic Chuck type EPERC-N
LIBELLÉ Poids Kg A B C D E F G H I J
11.15.200.8.340 24,0 200 100 - - - 4xM10 4 45 8 -
11.15.250.8.340 39,0 250 100 - - - 4xM12 4 65 8 -
11.15.300.12.340 54,0 300 100 - - - 4xM12 4 85 12 -
11.15.400.12.340 85,0 400 100 - - - 6xM12 5 100 12 -
11.15.500.16.340 150,0 500 110 - - - 6xM12 5 150 16 -
11.15.600.16.340 210,0 600 110 - - - 6xM16 5 180 16 -
11.15.700.16.340 280,0 700 110 - - - 6xM16 5 200 16 -
11.15.800.24.340 380,0 800 110 - - - 6xM16 5 200 24 -
11.15.1000.24.340 680,0 1000 125 - - - 8xM16 5 250 24 -
