Rectification   Tournage

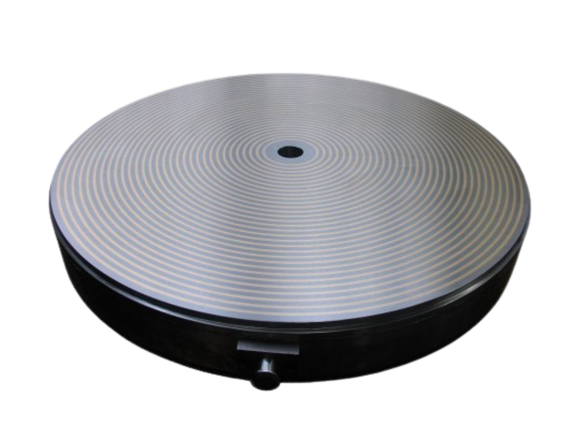

  • Plateau magnétique circulaire électromagnétique à pôles concentriques
  • Champ magnétique uniforme, puissant et de faible hauteur
  • Adapté à l’usinage simultané de plusieurs pièces
  • Épaisseur minimale de la pièce : 4 mm
  • Unité de commande et télécommande à commander séparément (voir 50.04.BUE.230 / 50.05.BUET.400 et 50.10.T10)

Inclus dans la fourniture :
- Connexion électrique à l’arrière du plateau
- Collecteur à bagues intégré au plateau ou fourni séparément (à monter sur la broche de la machine)

Pas polaire : 9 ou 16 mm (4 mm laiton, 5 ou 12 mm acier)

Force normale : 110 N/cm2

Usure admissible de la plaque supérieure : 8 mm

Tension : 110 VDC

Hauteur du champ magnétique : 4 mm

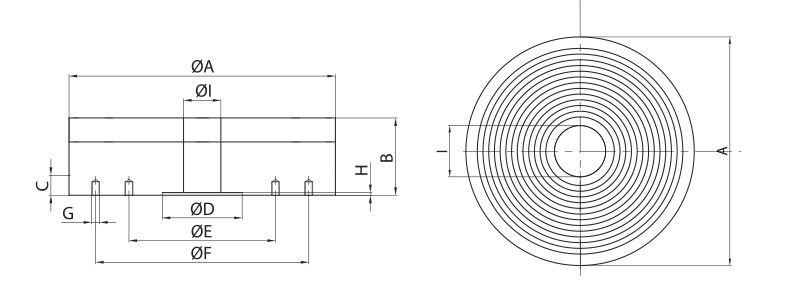

Technical Drawing - Electromagnetic Circular Chuck type BC
LIBELLÉ Poids Kg A B C D E F G H I J
11.11.9.200.110 15,0 200 105 14 100H7 - - 4xM10 5 20 9
11.11.9.300.110 52,0 300 105 16 150H7 - - 4xM12 5 20 9
11.11.9.400.110 89,0 300 105 16 200H7 - - 6xM12 5 40 9
11.11.9.500.110 141,0 500 120 16 250H7 - - 6xM12 5 60 9
11.11.9.600.110 204,0 600 120 18 350H7 - - 6xM12 5 80 9
11.11.9.700.110 278,0 700 120 18 400H7 - - 6xM12 5 80 9
11.11.9.800.110 383,0 800 120 18 450H7 - - 6xM12 5 100 9
11.11.9.1000.110 578,0 1000 130 18 600H7 - - 8xM16 5 150 9
11.11.16.200.110 15,0 200 105 14 100H7 - - 4xM10 5 20 16
