Plateau magnetiques

Plateaux à aimants permanents rectangulaires

Pas polaire étroit

IMPRIMER

Type PF2

Rectification EDM Métrologie

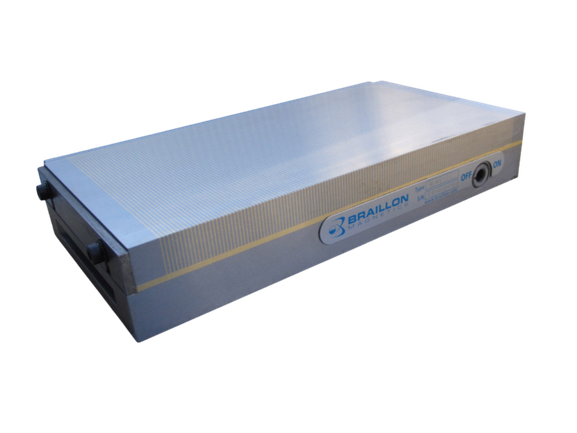

Plateau magnétique permanent avec aimants en NÉODYME
Pas polaire fin parallèle en acier + laiton
Mécanisme d’actionnement renforcé

Inclus dans la fourniture:
- 1 clé d’actionnement
- Butées de fin de course côté long et côté court
- Brides de fixation

Température maximale d’utilisation: 80°C

Pas polaire 2 mm, 0,5 mm de laiton, 1,5 mm d’acier

Force normale 100 N/cm²

Usure admissible de la plaque supérieure 7 mm

Hauteur du champ magnétique 4 mm

Technical Drawing - Permanent Magnetic Chuck with fine pole pitch type PF2

CODE	Kg	A	B	C	D	E	F
10.01.13070	3,0	130	70	49	111	10	10
10.01.175100	7,0	175	100	49	140	10	10
10.01.200100	8,0	200	100	49	172	10	10
10.01.250100	10,0	250	100	49	206	10	10
10.01.255130	13,0	255	130	49	206	10	10
10.01.150150	9,0	150	150	51	115	10	10
10.01.250150	15,0	250	150	51	206	10	10
10.01.300150	18,0	300	150	51	257	10	10
10.01.300200	24,0	300	200	51	257	10	10
10.01.350150	22,0	350	150	51	305	10	10
10.01.400150	25,0	400	150	51	357	10	10
10.01.450150	28,0	450	150	51	407	10	10
10.01.400200	35,0	400	200	51	357	10	10
10.01.450200	37,0	450	200	51	407	10	10
10.01.500200	41,0	500	200	51	457	10	10
10.01.600200	49,0	600	200	51	557	10	10
10.01.300300	36,0	300	300	56	257	10	10
10.01.400300	52,0	400	300	56	357	10	10
10.01.500250	56,0	500	250	56	454	10	10
10.01.500300	67,0	500	300	56	454	10	10
10.01.600300	81,0	600	300	56	535	10	10
10.01.600400	106,0	600	400	56	556	10	10

Type PF2-EDM

EDM Métrologie

Plateau magnétique permanent avec aimants en NÉODYME
Pas polaire fin parallèle en acier + laiton
Hauteur réduite
Mécanisme d’actionnement sur la surface supérieure

Inclus dans la fourniture:
- 1 clé d’actionnement
- Butées de fin de course côté long et côté court
- Brides de fixation

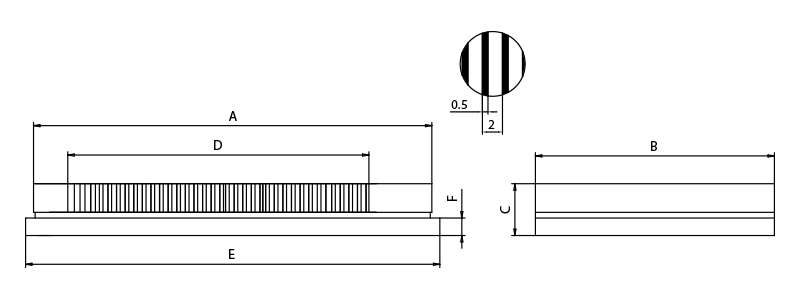

Technical Drawing - Permanent Magnetic Chuck with fine pole pitch type PF2-EDM

CODE	Weight Kg	A	B	C	D	E	F
10.02.175100	5,0	175	100	32	120	185	11,5
10.02.255130	9,0	255	130	32	200	265	11,5
10.02.150150	7,0	150	150	35	95	160	11,5
10.02.300150	13,0	300	150	35	245	310	11,5
10.02.300200	17,0	300	200	35	245	310	11,5
10.02.300300	24,0	300	300	35	245	310	11,5
10.02.350250	24,0	350	250	35	292	360	11,5
10.02.400200	23,0	400	200	35	342	410	11,5
10.02.400300	32,0	400	300	35	342	410	11,5
